在综合布线系统中，铜缆跳线凭借成熟的技术、高性价比和广泛的兼容性，始终是连接网络设备、配线架与信息插座的核心组件。随着以太网传输速率从百兆迈向万兆，铜缆跳线也在结构设计与性能标准上持续迭代。今天将深入解析常见铜缆跳线的种类、技术特性及其适用场景。
跳线类型分类
1.按性能等级分类
在国际布线标准ISO/IEC标准体系与TIA/EIA标准体系下，可分为如下等级，并附上相应带宽，在这里主要强调两点：
●Cat7采用非标准的GG45或TERA接口，与传统RJ45设备兼容性差，且七类跳线与超六类同属于万兆线缆，但Cat7跳线带宽与速率相对提升较少，且成本比超六类跳线高出较多，所以在市场上并没有被广泛应用
●Cat8，凭借40Gbps的超高传输速率与2000MHz带宽，成为数据中心短距离连接的首选，但由于其最大长度限制为6米，主要用于机柜内部设备间的高速互联。Cat8有两种，Cat8.1在一定程度上是为了兼容超六类，而Cat8.2与兼容七类特殊接头有关。
2.按外被护套阻燃等级分类

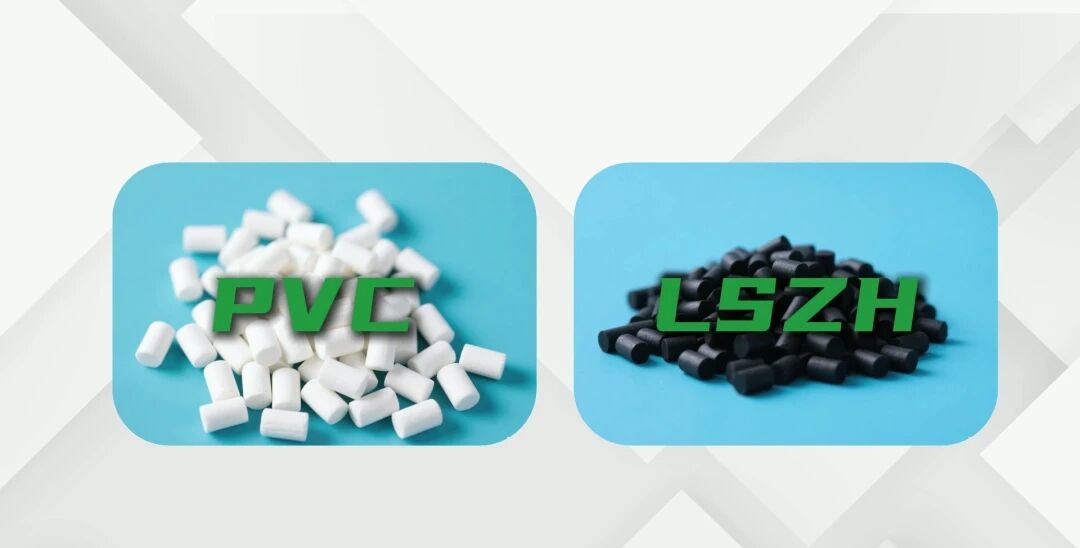

可分为PVC材料、LSZH材料

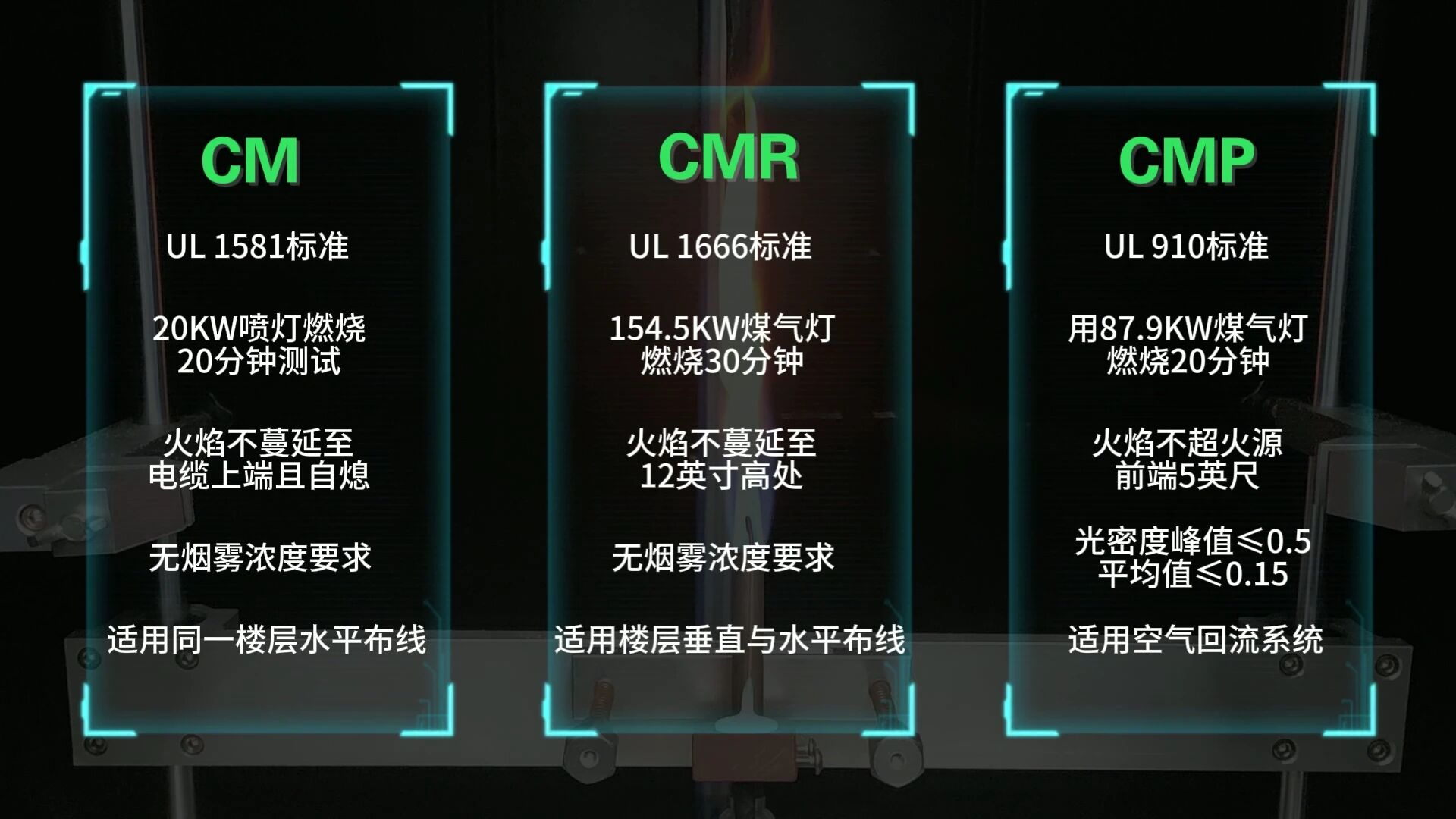

● PVC材料，PVC材料中，又可细分为CM级、CMR级、CMP级，
- CM级：执行UL1581标准，通过垂直8英尺支架、20KW喷灯燃烧20分钟测试。要求火焰不蔓延至电缆上端且自熄，无烟雾浓度要求，适用于同一楼层水平布线。
- CMR级：遵循UL1666标准，采用模拟直立轴、154.5KW煤气灯燃烧30分钟测试。需满足火焰不蔓延至12英尺高处，无烟雾规范，适用于楼层垂直与水平布线 。
- CMP级：符合最高防火要求的UL910标准，在水平风道用87.9KW煤气灯燃烧20分钟。合格条件为火焰不超火源前端5英尺，光密度峰值≤0.5、平均值≤0.15，常用于通风管道等空气回流系统。

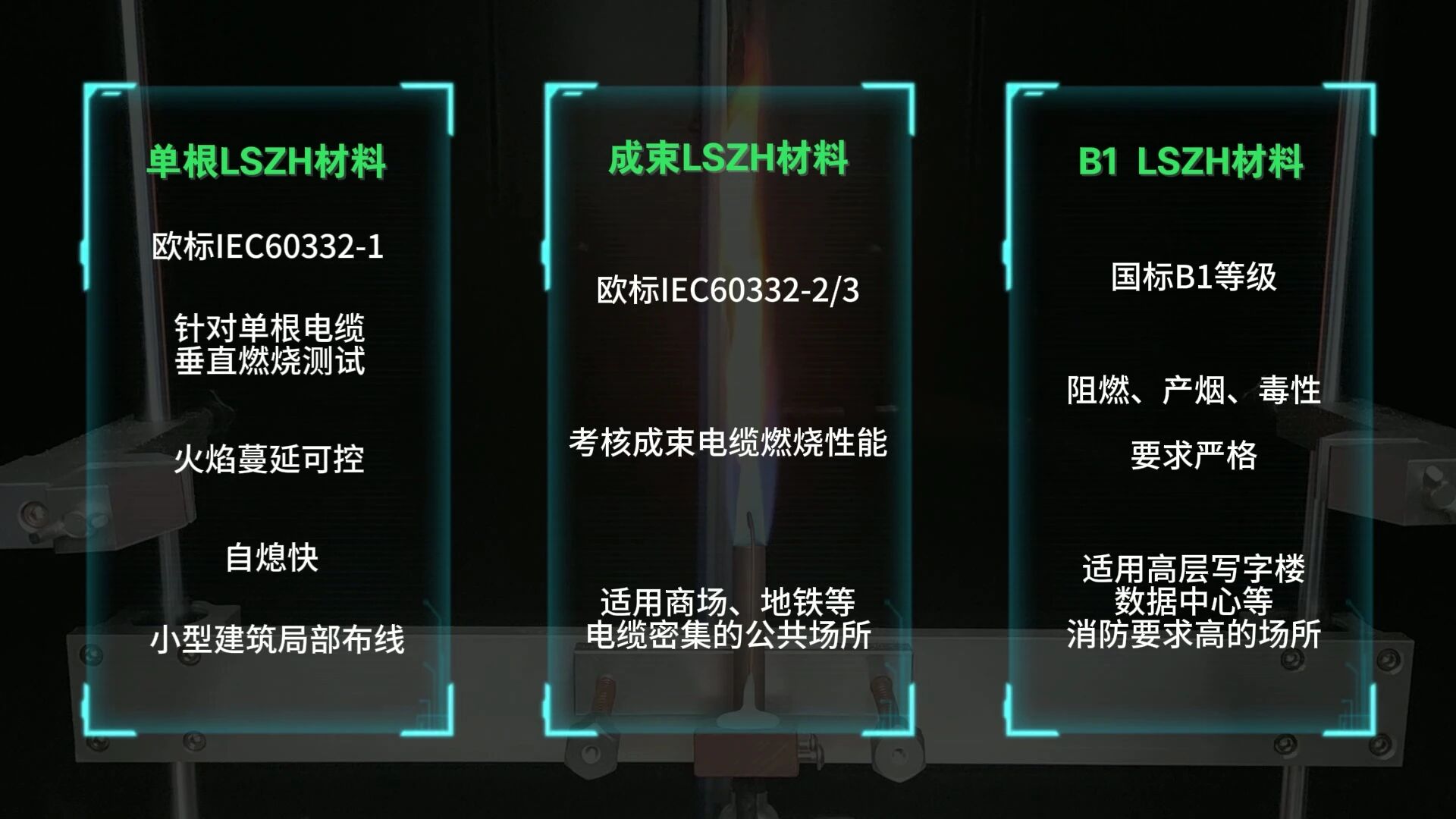

●LSZH材料：LSZH材料也可细分为符合欧标IEC 60332-1的单根LSZH材料、符合IEC 60332-2/3的成束LSZH材料以及符合国标B1等级的LSZH材料
- 符合欧标IEC60332-1的单根LSZH材料：针对单根电缆垂直燃烧测试，要求火焰蔓延可控、自熄快，低烟无卤，常用于小型建筑局部布线。
- 符合欧标IEC60332-2/3的成束LSZH材料：考核成束电缆燃烧性能，适用于商场、地铁等电缆密集的公共场所。
- 符合国标B1等级的LSZH材料：对阻燃、产烟、毒性要求严格，用于高层写字楼、数据中心等消防要求高的场所。
3.按线缆结构分类

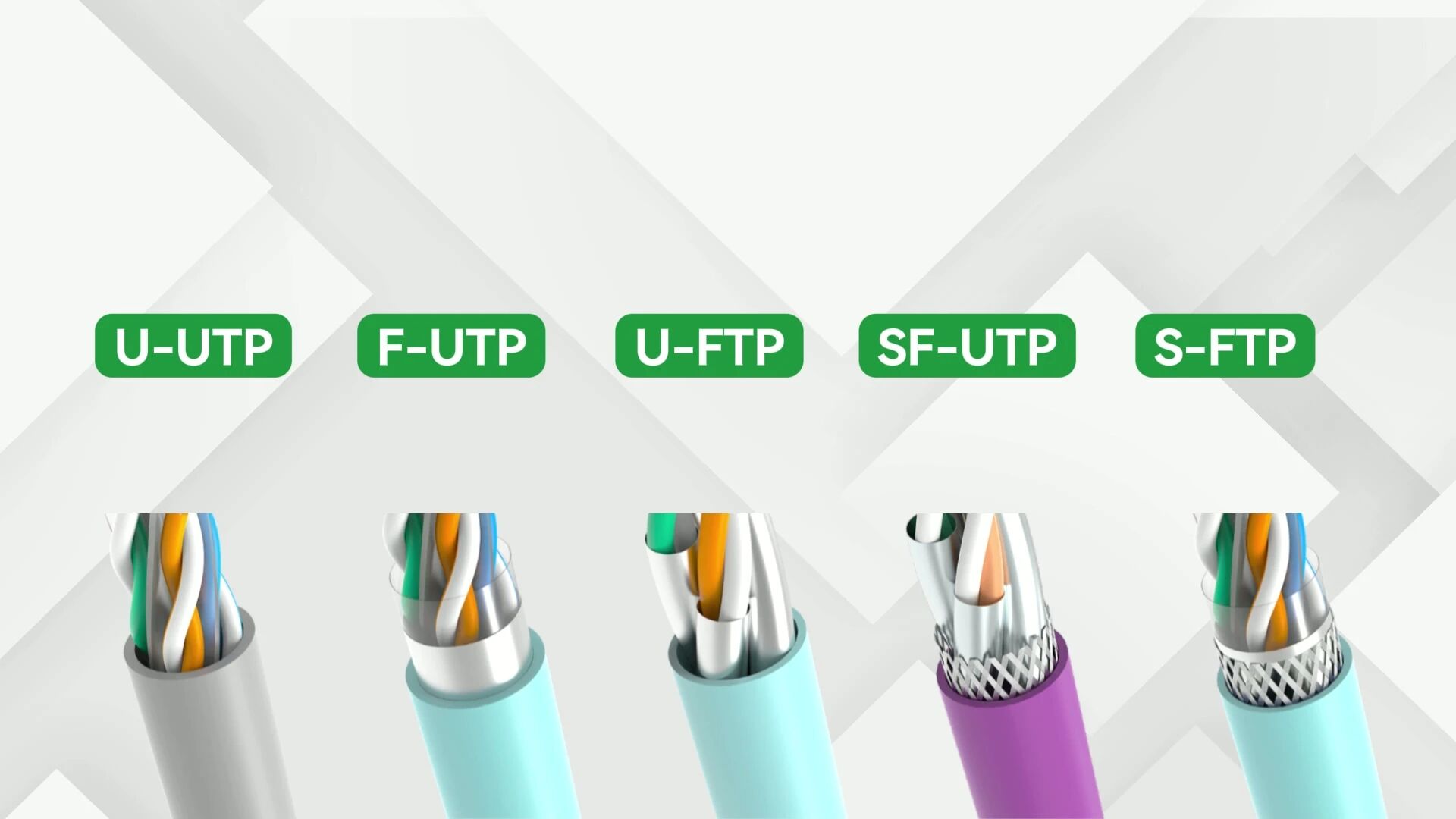

可分为U/UTP、F/UTP、U/FTP、SF/UTP、S/FTP
●U/UTP跳线：非屏蔽双绞线，无金属屏蔽层，结构简单、成本低，但抗电磁干扰能力较弱，适用于干扰源较少的家庭、小型办公区等场景，如普通桌面网络连接。
●F/UTP与U/FTP跳线：铝箔总屏蔽，U/FTP线对屏蔽，可有效抵御外部电磁干扰，适用于电磁环境较复杂的工业控制、金融机房等场景，如工厂自动化生产线的网络部署。
● SF/UTP与S/FTP跳线：SF/UTP（丝网+铝箔总屏蔽）和S/FTP（丝网总屏蔽+铝箔线对屏蔽）跳线通过增加屏蔽层数量与类型，进一步提升抗干扰性能。其中铝箔与镀锡铜丝双层屏蔽结构，可应对强电磁干扰环境，常用于数据中心核心交换机连接、军事通信等对信号纯净度要求极高的领域。
4.特殊类型跳线

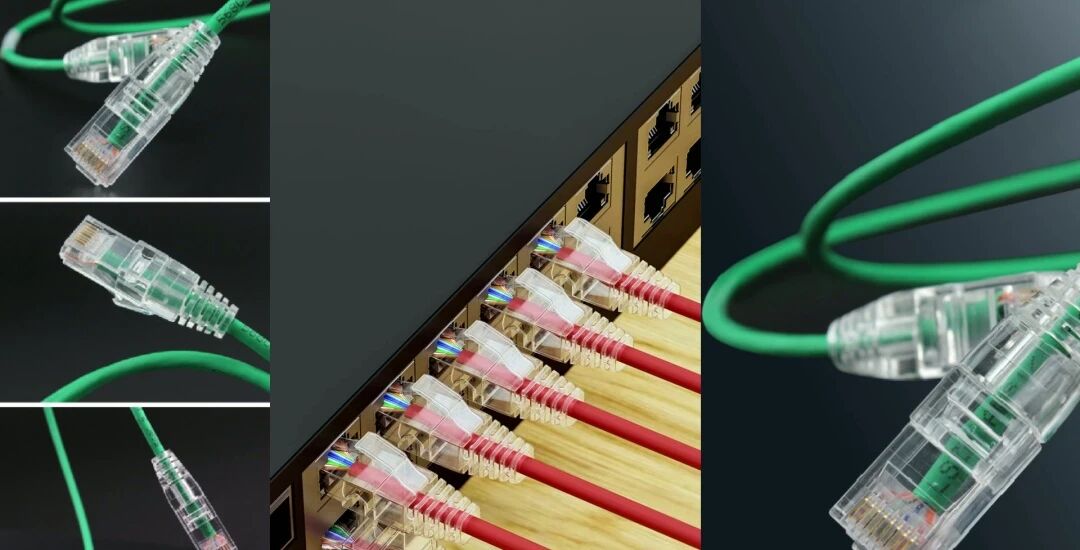

●极细跳线：极细跳线线径为28AWG，线径较细，具有柔韧性好、占用空间小等特点，可节省50~60%的理线空间，特别适用于对布线空间要求极为苛刻的场景。

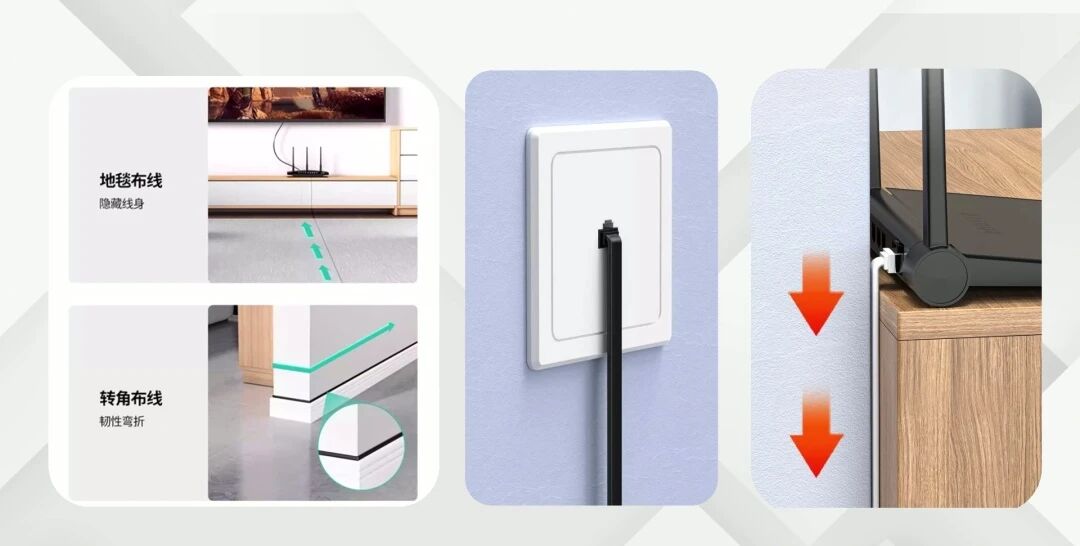

●扁平跳线：扁平跳线通过扁平化结构将线芯并排排列，宽度仅数毫米，相比圆线大幅节省布线空间，尤其适用于狭小空间内的隐蔽布线，但由于绞距被破坏，所以传输距离偏短，且传输质量得不到保障。

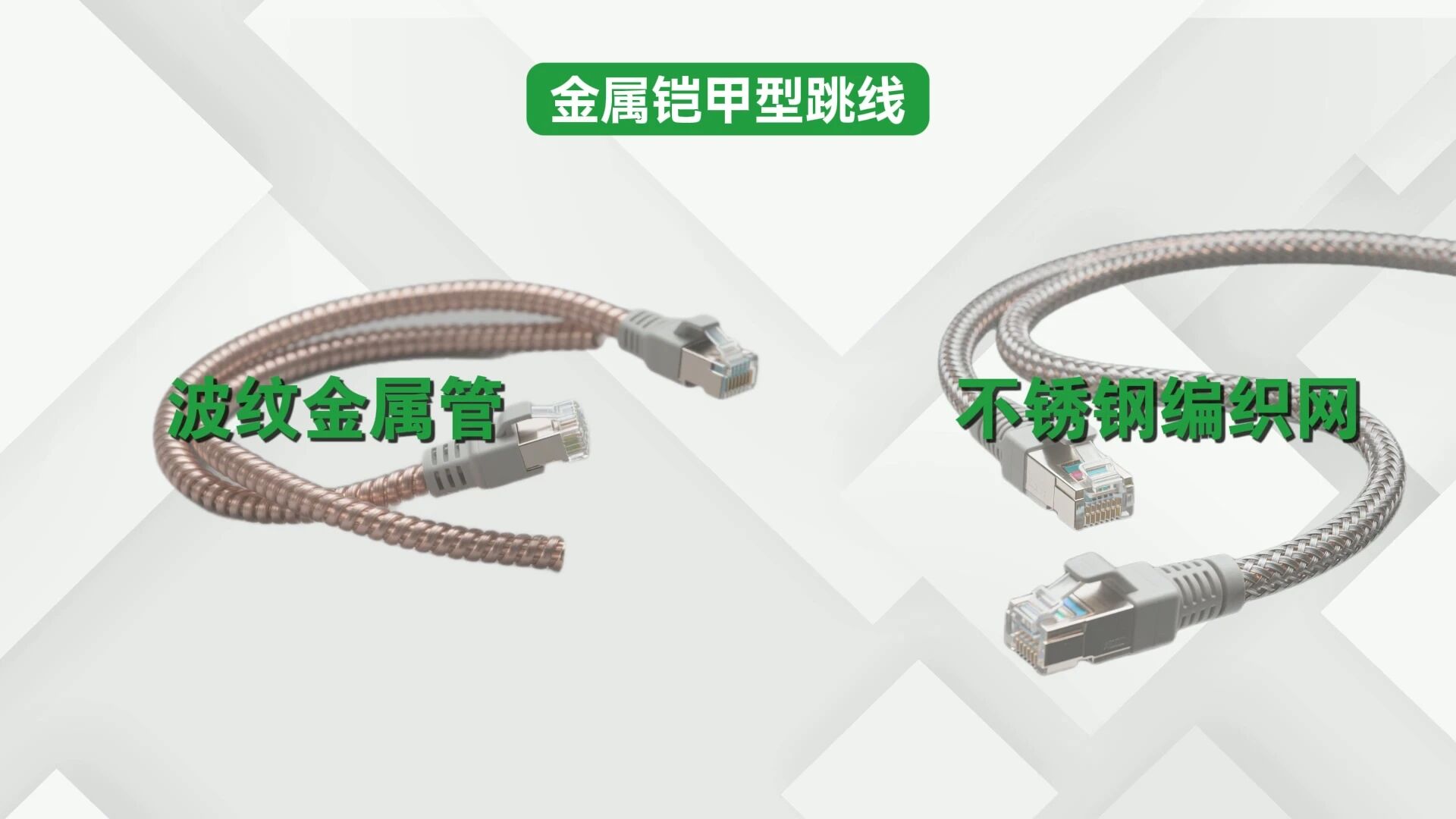

●金属铠甲型跳线：金属铠甲型跳线外层包裹不锈钢编织网或波纹金属管，具备防鼠咬、防踩踏、抗弯折等特性，适用于户外露天环境、工业厂房地面布线等易受物理损伤的场景，有效延长跳线使用寿命。

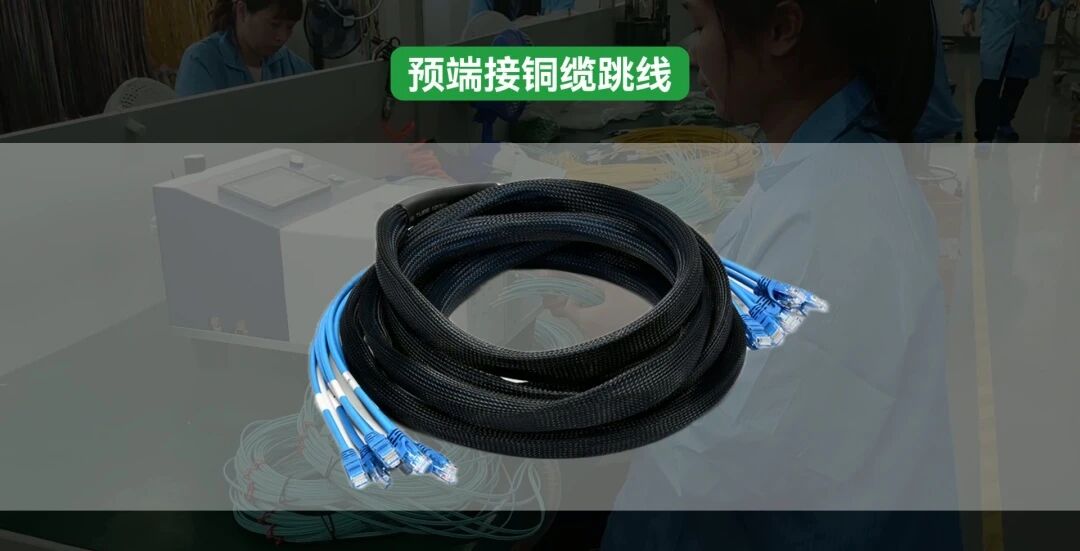

●预端接铜缆跳线：与预端接光纤跳线一样，预端接铜缆跳线在工厂内完成定制化压接，可保证更高的连接精度与稳定性，常用于数据中心模块化布线系统，并大幅缩短现场施工周期。

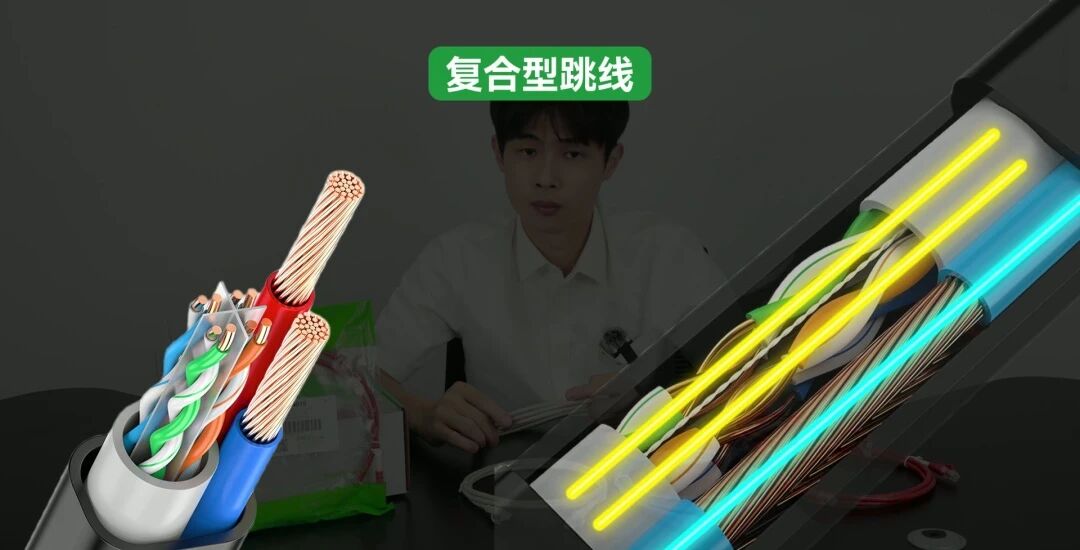

●复合型跳线：复合型跳线集成网络线缆与电源线，可同时传输网络信号与电力，适用于摄像机、无线AP等设备，简化布线结构，降低部署成本。
结论
综合布线中的铜缆跳线种类繁多，每种类型均针对特定的性能需求、应用场景与环境条件设计。随着5G、物联网等技术推动网络带宽持续升级，铜缆跳线技术也将不断突破，在保持成本优势的同时，向更高传输速率、更强抗干扰能力与更灵活的应用方向发展。在实际项目中，需综合考量传输需求、环境因素与预算成本，合理选择跳线类型，以构建高效、稳定的网络物理层基础。
